一種不需外加熱源、主要以液態生鐵為原料的煉鋼方法。其主要特點是靠轉爐內液態生鐵的物理熱和生鐵內各組分，如碳、錳、硅、磷等與送入爐內的氧氣進行化學反應所產生的熱量作冶煉熱源來煉鋼。爐料除鐵水外，還有造渣料（石灰、石英、螢石等）；為了調整溫度，還可加入廢鋼以及少量的冷生鐵和礦石等。
轉爐按爐襯耐火材料性質分為堿性（用鎂砂或白云為內襯）和酸性（用硅質材料為內襯）；按氣體吹入爐內的部分分為底吹頂吹和側吹；按所采用的氣體分為空氣轉爐和氧氣轉爐。酸性轉爐不能去除生鐵中的硫和磷，須用優質生鐵，因而應用范圍受到限制。堿性轉爐適于用高磷生鐵煉鋼，曾在西歐獲得較大發展。空氣吹煉的轉爐鋼，因其含氮量高，且所用的原料有局限性，又不能多配廢鋼，未在世界范圍內得到推廣。

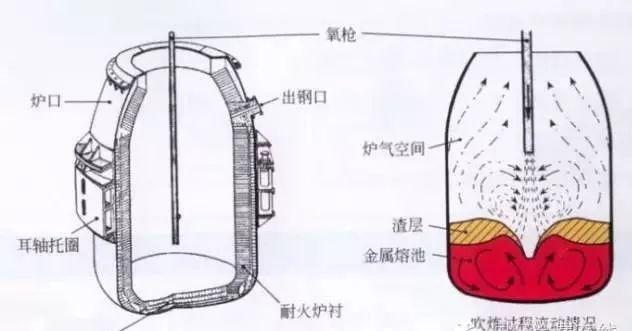

用純氧從轉爐頂部吹煉鐵水成鋼的轉爐煉鋼方法，或稱LD法；在美國通常稱BOF法，也稱BOP法。它是現代煉鋼的主要方法。爐子是一個直立的坩堝狀容器，用直立的水冷氧槍從頂部插入爐內供氧。爐身可傾動。
爐料通常為鐵水、廢鋼和造渣材料；也可加入少量冷生鐵和鐵礦石。通過氧槍從熔池上面向下吹入高壓的純氧（含O299.5％以上），氧化去除鐵水中的硅、錳、碳和磷等元素，并通過造渣進行脫磷和脫硫。各種元素氧化所產生的熱量，加熱了熔池的液態金屬，使鋼水達到現定的化學成分和溫度。它主要用于冶煉非合金鋼和低合金鋼；但通過精煉手段，也可用于冶煉不銹鋼等合金鋼。
通過轉爐底部的氧氣噴嘴把氧氣吹入爐內熔池，使鐵水冶煉成鋼的轉爐煉鋼方法。其特點是；爐子的高度與直徑比較小；爐底較平并能快速拆卸和更換；用風嘴、分配器系統和爐身上的供氧系統代替氧氣頂吹轉爐的氧槍系統。由于吹煉平穩、噴濺少、煙塵量少、渣中氧化鐵含量低，因此氧氣底吹轉爐的金屬收得率比氧氣頂吹轉爐的高1％～2％；采用粉狀造渣料，由于顆粒細、比表面大，增大了反應界面，因此成渣快，有利于脫硫和脫磷。此法特別適用于吹煉中磷生鐵，因此在西歐用得最廣。
用一個爐子煉鋼、另一個電爐煉還原渣或還原渣與合金，然后在一定的高度下進行沖混的煉鋼方法。用此法處理平爐、轉爐及電爐所煉鋼水，可提高鋼的質量。沖混可增加渣、鋼間的接觸面積，加速化學反應以及脫氧、脫硫，并有吸附和聚合氣體及夾雜物的作用，從而提高鋼的純結度和質量。
利用電弧熱效應熔煉金屬和其他物料的一種煉鋼方法。煉鋼用三相交流電弧爐是最常見的直接加熱電弧爐。煉鋼過程中，由于爐內無可燃氣體，可根據工藝要求，形成氧化性或還原性氣氛和條件，故可以用于冶煉優質非合金鋼和合金鋼。
按電爐每噸爐容量的大小，可將電弧爐分為普通功率電弧爐、高功率電弧爐和超高功率電弧爐。電弧爐煉鋼向高功率、超高功率發展的目的是為了縮短冶煉時間、降低電耗、提高生產率、降低成本。隨著高功率和超高功率電爐的出現，電弧爐已成為熔化器，一切精煉工藝都在精煉裝置內進行。近十年來直流電弧爐由于電極消耗低、電壓波動小和噪音小而得到迅速發展，可用于冶煉優質鋼和鐵合金。
氬氧脫碳法和簡稱，原文為Argon-Oxygen Decarburisation，是冶煉低碳不銹鋼的主要精煉法。1964年由美國碳化物公司研制成功，1968年用于實際生產。其冶金原理是用Ar稀釋CO，使其分壓降低，達到真空的效果，從而使碳脫到很低的水平。AOD爐體和傳動裝置與轉爐相類似，風眼安放在接近爐底的側壁上，向爐內吹入的是Ar+O2混合氣體，原料為初煉爐熔化的鋼水。吹煉過程分為氧化期、還原期、精煉期。它已成為不銹鋼的主要生產工藝。
特殊冶金法
包括電渣重熔、真空冶金、等離子冶金、電子束熔煉、區域熔煉等多種煉鋼方法的總稱。某些高新技術或特殊用途要求特高純度的鋼，若用普通煉鋼方法加爐外精煉達不到要求時，則可采用特殊冶金方法煉制。
29、電渣重熔：將冶煉好的鋼鑄造或鍛壓成為電極，通過熔渣電阻熱進行二次重熔的精煉工藝，也稱ESR。它的熱源來自熔渣電阻熱，重熔時自耗電極浸入熔渣中，電流通過電離后的熔渣，使熔渣升溫達到比被熔自耗電極熔點高得多的溫度。插入熔渣中的自耗電極端頭熔化后形成熔滴，并靠自重穿越渣池，得到渣洗精煉而后在減少空氣污染的情況下進入金屬熔池。鋼錠與結晶器壁之間形成薄的渣皮，既減緩了徑向冷卻，也改善了成品鋼錠表面質量，借助結晶器底部水冷，凝固成軸向結晶傾向和偏析少的重熔鋼錠，改善了熱加工塑性。
30、等離子冶金：以等離子流為熱源的冶金過程，即利用等離子槍將電能轉變為定向等離子射流中的熱能。等離子射流具有電弧穩定、熱量高度集中、可達到非常高的溫度等特點。有的等離子槍的工作溫度高達5000～20000℃。等離子槍可用惰性氣體（Ar）、還原性氣體（H2）等為介質，以達到不同的冶金目的。等離子爐可用于熔煉高熔點金屬和活潑金屬以及金屬或合金的提純。等離子體技術也已用于鋼鐵廠廢塵處理和鐵合金生產工藝。
31、噴射冶金：為加速液體金屬與物料的物理化學反應，用氣體噴射的方法把粉末物料送入液體金屬，完成冶金反應的工藝，亦稱噴粉冶金。該工藝廣泛用于鐵水予處理和鋼包精煉，以達到脫硫、脫氧、成分微調、使夾雜物變性的目的。此工藝的反應速度快，物料利用率高。
32、區域熔煉：1952年W.G.Pfann提出的一種利用液固相中雜質元素溶解度不同的特點提煉金屬的工藝。其操作原理是：設一個均勻的固態金屬棒中有一小段金屬被熔化成液體，那么，若這一小段液態區域自左向右緩慢移動，則每移動一次，雜質都會重新分布，其效果就相當于把雜質驅趕到右端。經過多次這樣的重復，左端金屬便可達到很高的純度。
33、真空冶金：在低于0.1MPa至超高真空條件下[133.3×（＜760～10-12）Pa]進行的冶金過程，包括金屬及合金的提煉、冶煉、重熔、精煉、成形和熱處理。目的主要在于：①減少金屬受氣相的污染；②降低溶解于金屬中的氣體或易揮發的雜質含量；③促進有氣態產物的化學反應；④避免由耐火材料容器帶來的污染。以適應高性能金屬材料及新型金屬材料的需要。隨著生產電熱材料、電工合金、軟磁合金以及高溫鎳基合金等高性能和新型金屬材料的需要，發展了各種真空熔煉方法，主要有真空電阻熔煉、真空感應熔煉、真空電弧重熔、電子束熔煉及電渣重熔等。
34、真空電弧熔煉：在真空（10-2～10-1Pa）下借助電弧供熱重熔金屬和合金的工藝，也稱VAR法。其過程是：以水冷銅坩堝為正極，被熔自耗電極接在經滑動密封進入爐體的假電極上為負極，輸入低壓直流電流在電極與坩堝底之間引弧，借助電弧供熱重熔金屬和合金。伴隨自耗電極的熔化，通過控制電極的下降速度，將自耗電極重熔為成分均勻、組織致密、純凈度高和偏析少的重熔鋼錠。它不僅用于重熔活性金屬和耐熱難熔金屬，而且也用于重熔使用要求較嚴格的高溫合金和特殊鋼。
35、真空電子束熔煉：在較高真空（133.3×10-4～133.3×10-8Pa)下用電子槍發射電子束，轟擊被熔煉物料（作為陽極），使之熔化并滴入水冷銅結晶器凝固成錠的熔煉方法。錠由機械裝置連續抽出。此法可以調節能量分布，控制熔化速度。電子束重熔材料的純凈度比其他真空熔煉法的更高。它適于熔煉鎢、鉬等金屬及其合金、高級合金鋼、高溫合金和超純金屬。
36、真空電阻熔煉：在真空下以電流通過導體所產生的熱為熱源的熔煉方法。一般采取間接加熱，由電熱體把熱能傳給爐中物料。根據需要，電阻爐內的氣氛可以是惰性或保護性的。真空電阻爐可設計成熔煉爐或熱處理爐。
37、真空感應熔煉：在真空下利用感應電熱效應熔煉金屬和合金的工藝。按爐料和容量選擇電源頻率。它有高頻（＞104Hz）和中頻（50～104Hz）以及工頻（50或60Hz）兩類。感應爐又分有芯（閉槽式）和無芯（坩堝式）兩大類。前者電熱效率高，功率因數高，但要有起熔體，熔煉溫度低，適用于單一品種的連續熔煉；后者熔煉溫度高，電熱效率低，適于特殊鋼和鎳基合金等的熔煉。真空感應熔煉在高溫合金、高強度鋼和超高強度鋼等生產中得到廣泛應用。
