1 鋼的氧化
1.1 從鋼坯到成品材往往要加工多次，每加熱一次有0.5%-3.0%的鋼由于氧化而燒損。
1.2 常溫干燥情況下氧化過程緩慢；200-300℃時(shí)表面產(chǎn)生氧化膜，濕度不大情況下氧化仍然比較緩慢；溫度繼續(xù)升高，氧化隨之加快，900℃以上時(shí)，氧化過程開始激烈進(jìn)行；如果以900℃時(shí)氧化燒損量為1，1000℃時(shí)為2，1100℃時(shí)為3.5，1300℃時(shí)為7。
1.3 氧化過程時(shí)爐內(nèi)氧化性氣體（O2，CO2，H2O，SO2）和鋼的表面層的鐵發(fā)生化學(xué)反應(yīng)的結(jié)果，根據(jù)氧化程度不同生成幾種氧化物：FeO，F(xiàn)e3O4，F(xiàn)e2O3。
2 影響氧化的因素
2.1 加熱溫度：溫度越高，擴(kuò)散越快，氧化速度越大。
2.2 加熱時(shí)間：加熱時(shí)間越長，氧化燒損量越多，應(yīng)盡可能減少加熱時(shí)間。
2.3 爐氣成分：當(dāng)燃料中含S、H2S時(shí)，會(huì)產(chǎn)生低熔點(diǎn)的FeS，會(huì)加劇氧化進(jìn)行。
2.4鋼的成分：C含量增加，燒損量有所下降；可能是由于生成CO，抑制氧化的結(jié)果。合金元素Cr、Ni，它們極易被氧化成相應(yīng)的氧化物，但生成的氧化物膜層組織致密又穩(wěn)定，防止深層氧化。
3 加熱爐坯料氧化控制措施
3.1 掌握好加熱溫度和時(shí)間
（1）高溫區(qū)快速加熱；
（2）短期停軋時(shí)，不要減風(fēng)，以免形成還原性氣氛，將高價(jià)氧化鐵還原成低價(jià)氧化鐵，從而使其熔點(diǎn)降低而發(fā)生“粘鋼”，并且防止軋后形成“麻點(diǎn)”。

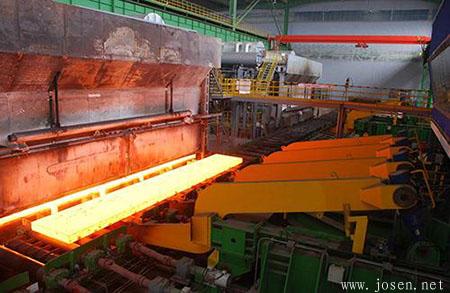

3.2 控制好爐壓：控制爐內(nèi)氣氛，減少冷空氣吸入，對(duì)三段式連續(xù)加熱爐來講，這就要求必須控制好爐壓，即將零壓面控制在出料端爐底斜坡處，在均熱段采用小煤氣量、小風(fēng)量，使其溫度略低于加熱段，從而抑制氧化鐵皮進(jìn)一步形成。而加熱段采用大風(fēng)量又使均熱段沒有完全燃燒的那部分燃料在加熱段實(shí)現(xiàn)完全燃燒，促進(jìn)高溫區(qū)的進(jìn)一步集中，這種操作方法稱之為“大風(fēng)量低爐壓快熱法”，很實(shí)用。
3.3 特殊措施：用在特殊場合
（1）采用間接加熱：如用保溫罩、輻射管或電加熱，同時(shí)在被加熱金屬周圍通保護(hù)氣體，如N2，CH4，H2，CO等，這種工藝主要用于熱處理爐。
（2）無氧化直接加熱：又稱“敞焰無氧化加熱”，在連續(xù)爐及室式爐上均有采用。其基本原理是高溫短采用很小的空氣消耗系數(shù)，靠高溫預(yù)熱助燃空氣來保證必要的燃燒溫度，沒有完全燃燒的產(chǎn)物在爐子另一部分供入必要的空氣使其燃燒完全，缺點(diǎn)是能見度差，也不能保證不脫碳。
據(jù)統(tǒng)計(jì)，我國約有330多座軋鋼加熱爐采用了蓄熱式燃燒技術(shù)，節(jié)能效果能達(dá)到20%～35%。通過優(yōu)化燃燒，還可進(jìn)一步降低能耗。這需要在采用低熱值燃料方面開展工作，增加高爐煤氣、轉(zhuǎn)爐煤氣的應(yīng)用，下面就由小編我來給大家簡單的講解一下！
實(shí)現(xiàn)氣氛控制的低氧化加熱技術(shù)和氣體保護(hù)的無氧化加熱技術(shù)為，是降低氧化燒損、提高成材率的重要措施。該項(xiàng)技術(shù)甚至還能免去酸洗工序。目前，軋鋼加熱工序產(chǎn)生的氧化皮為3～3.5kg/t，全國一年因此的損耗估計(jì)約150萬t鋼材（約75億元人民幣）；據(jù)歐洲學(xué)者計(jì)算，酸洗成本為15～20歐元/t，若能借其減少酸洗和酸的消耗，對(duì)保護(hù)環(huán)境，減少廢酸再生處理壓力等有明顯作用。
國內(nèi)有高線廠家采用了低溫軋制工藝，其平均出爐溫度已達(dá)到時(shí)950℃，最低已降至910℃，有的新建高線第1架軋機(jī)的功率已按850℃開軋溫度來設(shè)計(jì)制造。低溫軋制的總能耗比常規(guī)軋制降低約10%～15%。據(jù)日本鹿島制鐵所熱軋廠的統(tǒng)計(jì)，降低鋼坯出爐8℃，將節(jié)能4.2kJ/t，節(jié)能效果為0.057%。但低溫軋制對(duì)鋼坯加熱溫度的均勻性要求嚴(yán)格，130～150mm方坯的全長溫差應(yīng)不大于20～25℃。
軋制潤滑技術(shù)可降低軋制力10%～30%，降低電耗5%～10%、減少氧化鐵皮約1kg/t，從而可提高成材率0.5%～1.0%，還可降低酸洗的酸耗約0.3～1.0kg/t。國內(nèi)多家軋鋼廠成功應(yīng)用于不銹鋼和電工鋼的生產(chǎn)，效果良好。今后在大力推廣軋制潤滑的同時(shí)，應(yīng)加強(qiáng)對(duì)環(huán)保型軋制潤滑介質(zhì)、高效潤滑技術(shù)和循環(huán)利用技術(shù)的研發(fā)。
控軋控冷技術(shù)是節(jié)能節(jié)材、高性能產(chǎn)品研發(fā)和生產(chǎn)中不可或缺的手段。DP鋼、TRIP鋼、TWIP鋼、CP鋼、AHSS鋼、UHSS鋼、高級(jí)別管線鋼、建筑結(jié)構(gòu)用鋼、超細(xì)晶粒鋼、免熱處理鋼等代表性的先進(jìn)鋼鐵材料均采用控軋控冷技術(shù)生產(chǎn)。
控軋控冷技術(shù)除以物理冶金學(xué)學(xué)科的新發(fā)展為其技術(shù)基礎(chǔ)外，還得益于新技術(shù)裝備的研發(fā)，如可實(shí)現(xiàn)低溫、大壓下的強(qiáng)力軋機(jī)、超緊湊布置軋機(jī)、超快速冷卻（Ultra Fast Cooling）、超級(jí)-在線加速冷卻（Super-OLAC）裝置、減定徑機(jī)裝備等。今后控軋控冷技術(shù)的發(fā)展將更強(qiáng)烈地依賴新型技術(shù)裝備的研發(fā)。這是控軋控冷技術(shù)發(fā)展的重要特點(diǎn)，需引起重視。
| |
|
? 請(qǐng)關(guān)注 微信公眾號(hào): steeltuber.
轉(zhuǎn)載請(qǐng)保留鏈接: http://www.senlake.cn/Steel-Knowledge/ttzgjrlplyh.html |
