国产av新搬来的白领女邻居-国产av亚洲aⅴ一区二区-国产av亚洲第一女人av-国产av亚洲精品久久久久-国产av亚洲精品久久久久久-国产av亚洲精品久久久久久小说

一、零件及技術要求

零件名稱：閥芯

材    料：20CrMo

技術要求：氮化

滲層0.5-0.6mm

表面硬度≧HV600

二、生產設備

75KW井式氮化爐（馬弗罐φ800×1200）

二、工藝一及檢驗結果

表面硬度HV_0.2550

滲層：0.43mm

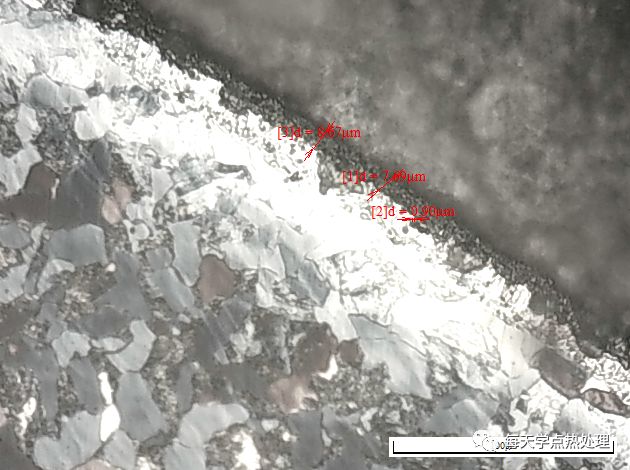

      白亮層0.18，有疏松

工藝二及檢驗結果

表面硬度HV360

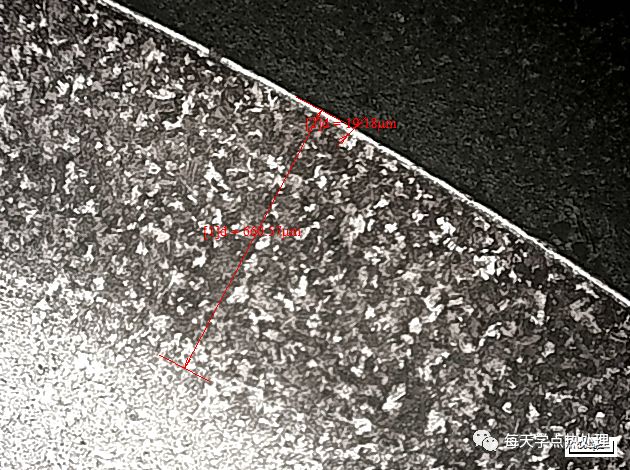

滲層0.59mm

表面氧化層0.008

距表面0.05mm  硬度HV590

補充氮化工藝（還原氧化層）：560℃

表面硬度HV630

滲層0.66mm

表面氧化層0.008

距表面0.05mm  硬度HV560

一、總結

1）氮化加氧，對氮化有促進作用，滲速約加快30%

2）氧氣通入量約為氨氣的0.5~1%；空氣量約為氨氣的5%

3）工藝要反復斟酌，必須要嚴謹，稍有差錯，結果大相徑庭。

	? 請關注 微信公眾號: steeltuber.  轉載請保留鏈接: http://www.senlake.cn/Steel-Knowledge/DanHua.html
