荫蒂添的好舒服视频囗交,国产一区二区美女在线观看,精品无码久久久久国产手机版

一、標準對一些腐蝕環境用材碳當量的要求

HG/T 20581-2020（報批稿）第6.8.2、6.8.5條對I類濕H2S腐蝕環境、液氨應力腐蝕環境用材的碳當量有如下要求：

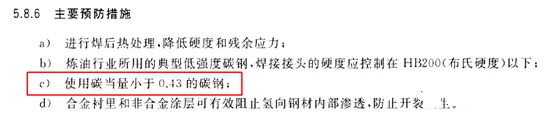

GB/T 30579-2014《承壓設備損傷模式》在5.8.6、5.9.6中對氫氟酸、氫氰酸致氫應力開裂中要求：

二、Q245R、Q345R的碳當量

在GB/T 713-2014中，Q24R5、Q345R除了Si、Mn含量不一樣外，其它元素的限制指標均一致。

從碳當量CEV的計算式可以看出，Q245R、Q345R兩者CEV不同的主要是因為Mn。Q245R的碳當量CEV在0.38左右，Q345R的CEV在0.48左右。顯然，Q345R是不太適合用在I類濕H2S、液氨、氫氟酸、氫氰酸應力腐蝕環境的。

鋼的焊接性與其化學成分關系很大，其中影響最大的是含碳量。因為鋼中含碳量增加，塑性下降，淬硬傾向增大，容易產生裂紋。一般鋼中含有多種合金元素，它們的影響是綜合性的，因此，往往用碳當量來估計鋼的可焊性。一般認為CEV<0.45%的鋼材可焊性較好。


	? 請關注微信公眾號: steeltuber. 轉載請保留鏈接: http://www.senlake.cn/Steel-Knowledge/1605166872.html

(本平臺"常州精密鋼管博客網"的部分圖文來自網絡轉載，轉載目的在于傳遞更多技術信息。我們尊重原創，版權歸原作者所有，若未能找到作者和出處望請諒解，敬請聯系主編微信號：steel_tube，進行刪除或付稿費，多謝!)

国产av新搬来的白领女邻居-国产av亚洲aⅴ一区二区-国产av亚洲第一女人av-国产av亚洲精品久久久久-国产av亚洲精品久久久久久-国产av亚洲精品久久久久久小说
