Mirrax 40 是一種經過重熔冶煉的不銹鋼，預硬處理至40 HRC。
Mirrax 40采用電渣重熔（ESR）工藝冶煉，通過在煉鋼過程中加入這一工藝，可以確保得到硫含量低（0.003% 最高）、非金屬夾雜物含量低的純凈鋼材。正因為如此，Mirrax 40可以拋光到極高的級別。

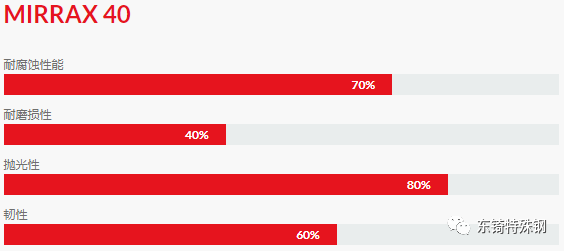

Mirrax 40 的主要優點：
z 非常好的機加工性能
z 非常好的拋光性能
z 非常好的延展性及韌性
z 大尺寸模塊均勻的硬度分布
z 良好的抗凹陷性能
z 良好的耐蝕性能
綜合上述優點，使得這一鋼種具有非常突出的使用性能。
優良的耐腐蝕性使其在實際使用中具有如下優勢：
z 低的模具維護成本
即使經過相當長的服役時間，型腔表面仍可保持最初的狀態。在潮濕的環境中使用或存放不需要特別的處理。
z 低的生產成本
由于冷卻水道不易產生腐蝕（不同于傳統模具鋼材），熱傳導系數以及由此決定的冷卻效率在整個模具壽命期內穩定，所以模次循環周期恒定。
預硬處理帶來的優點如下：
z 沒有熱處理相關的風險
z 沒有熱處理成本
z 節省時間（例如，不需等待熱處理）
z 低的刀具損耗（例如，沒有熱處理變形， 所以不需要精修）
z 便于修模
此外，高硬度和高韌性的結合，可使模具在具有良好抗凹陷性能的同時減少意外失效風險，使得模具使用更安全，模具壽命更長。
Mirrax 40應用
z 腐蝕性塑料和非腐蝕性塑料的注塑模
z 高拋光要求產品的塑膠模具（如電視及電腦外框）
z 腐蝕性塑料或高光亮透明件的吹塑模具 （如PET瓶）
z 擠塑模具
z 結構部件
Mirrax 40 耐腐蝕性
采用Mirrax 40制造的模具可以有效地防止由于工
作環境或存放環境中的濕氣造成的生銹和一般生
產狀況下腐蝕性塑膠粒子帶來的腐蝕。

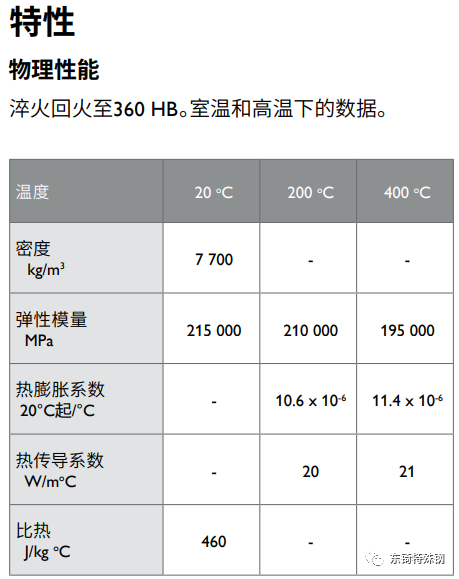

Mirrax 40 熱處理
建議Mirrax 40在供貨態使用，即預硬態360-400HB。如果需要更高硬度，可參照下述工藝進行。
軟化退火
保護氣氛下加熱至780oC，熱透后以每小時10oC的冷卻速度冷至600oC,然后在空氣中冷卻。
去應力
粗加工后，模具應該熱透至550oC，保溫2小時，然后空冷。
淬火
注：建議在淬火前一定要進行軟化退火。
預熱溫度：500 – 600 °C。
奧氏體化溫度：1000 – 1025 °C 但通常為 1020 °C。
應將工件加熱至奧氏體化溫度并保持30分鐘。
淬火時必須保護，避免脫碳及氧化。
淬火介質
z 真空爐中足夠的正壓氣體
z 高速氣體/循環氣流
為了得到最佳的熱處理性能，在可接受變形的前提下，冷卻速度應該盡可能地快。當模具冷卻至50-70oC℃時應立即進行回火。

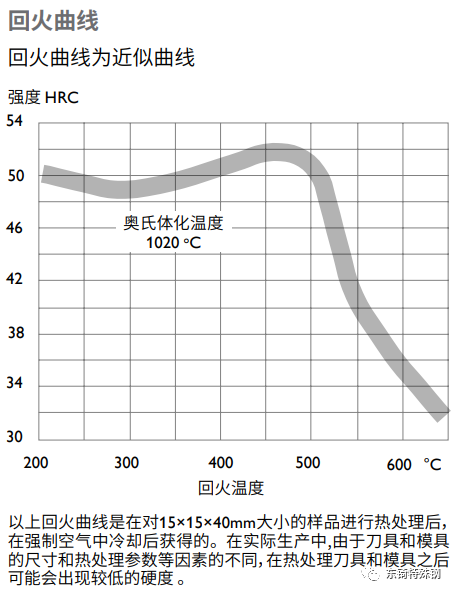

根據所需硬度，參照以下回火曲線圖來選擇相應的回火溫度。回火至少進行兩次，兩次回火之間必須冷卻至室溫。最低回火溫度不能低于250oC。回火保溫時間至少為2小時。
| |
