1. 沿晶斷裂的定義：沿晶斷裂是指金屬材料中的裂紋沿晶界擴展而產生的一種斷裂。當沿晶斷裂斷口形貌呈粒狀時又稱晶間顆粒斷裂。多數情況下沿晶斷裂屬于脆性斷裂，但也可能出現韌性斷裂，如高溫蠕變斷裂。當金屬或合金沿晶界析出連續或不連續的網狀脆性相時，在外力的作用下，這些網狀脆性相將直接承受載荷，很易于破碎形成裂紋并使裂紋沿晶界擴展，造成試樣沿晶界斷裂，它是完全脆性的正斷。

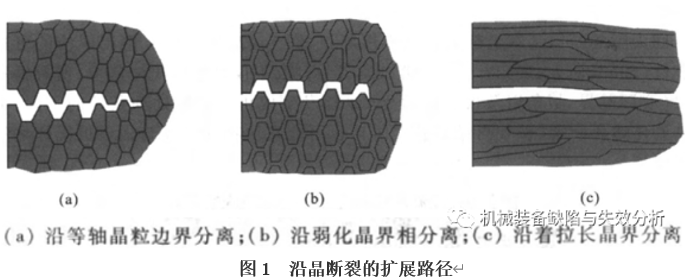

3.沿晶斷裂的擴展路徑（圖1）：沿晶斷口的形貌取決于材料本身晶粒的形狀。
4.沿晶斷口的分類：
（1）按斷口表面形態分類：
a、常見的沿晶分離（圖2）：斷口呈現不同程度的晶粒多面體外形的巖石狀花樣或，晶粒明顯，且立體感強，晶界上多顯示光滑無特征形貌。
b、沿晶韌窩斷口（圖3）：斷口表面的晶界上有大量的小韌窩，這是晶界顯微空洞生核長大連接的結果。
（2）按產生晶間脆性的原因分類（介紹常見的3種）：
a、和熱偏析有關的沿著晶斷口，如回火脆斷口（圖4）；

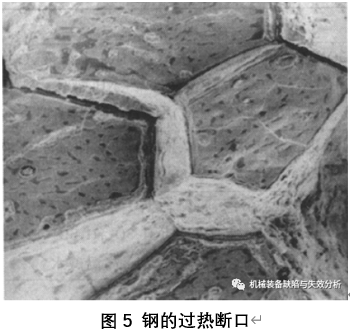

b、由晶間沉淀相誘發的沿晶斷口（圖5）；
c、由于環境介質作用造成的沿晶斷口，包括:

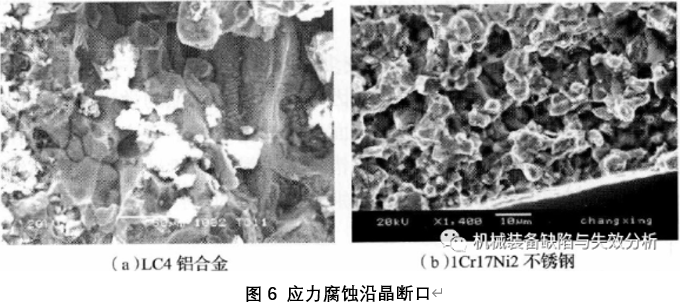

a)應力腐蝕沿晶斷口（圖6）
b)氫脆沿晶脆性斷口（圖7）
c)低熔點金屬脆性沿晶斷口（圖8）
9)蠕變沿晶斷口(圖9)。
文章來源：機械裝備缺陷與失效分析
| |
