低碳貝氏體鋼碳含量較低，具有高強(qiáng)度、高塑性和韌性的特點(diǎn)，且焊接性能優(yōu)良。因其優(yōu)越的力學(xué)性能及焊接性能，且制造成本低廉，已被廣泛使用在國(guó)民經(jīng)濟(jì)各重要工業(yè)領(lǐng)域，但由于這類(lèi)鋼的發(fā)展時(shí)間較晚，鋼種的強(qiáng)韌化及組織控制等問(wèn)題并未很好的解決，對(duì)這類(lèi)鋼的發(fā)展與使用造成一定的困難。
為了對(duì)此種材料的使用提供有力的試驗(yàn)數(shù)據(jù)支撐，本文選用試驗(yàn)材料屈服強(qiáng)度為785MPa的低碳貝氏體鋼進(jìn)行研究，通過(guò)調(diào)整熱處理回火溫度，研究不同回火溫度對(duì)材料力學(xué)性能的影響。
1.試驗(yàn)材料及方法
試驗(yàn)材料選用鍛造成型的屈服強(qiáng)度為785MPa的低碳貝氏體鋼，其化學(xué)成分見(jiàn)表1，鍛件供貨狀態(tài)鋼的力學(xué)性能見(jiàn)表2。本試驗(yàn)擬對(duì)試驗(yàn)用鋼進(jìn)行正火、淬火、回火處理，通過(guò)調(diào)整回火溫度，對(duì)試驗(yàn)用鋼在以下溫度進(jìn)行回火處理：570℃，600℃，630℃，660℃，將熱處理完成的試驗(yàn)用鋼加工成試樣，對(duì)試樣進(jìn)行力學(xué)性能檢驗(yàn)及金相組織檢驗(yàn)，研究不同回火溫度對(duì)試驗(yàn)用鋼組織與性能的影響規(guī)律。
（此表可以點(diǎn)擊放大）
2.試驗(yàn)結(jié)果與分析
（1）回火溫度對(duì)力學(xué)性能的影響
試驗(yàn)用鋼經(jīng)過(guò)不同的回火處理后，其性能出現(xiàn)了較大差異，不同回火溫度下試驗(yàn)用鋼的強(qiáng)度變化及伸長(zhǎng)率的變化見(jiàn)圖1，對(duì)沖擊性能的影響見(jiàn)圖2。
圖1 回火溫度對(duì)塑性的影響
圖2 回火溫度對(duì)韌性的影響
由圖1可以看出，回火溫度在570～630℃時(shí)，屈服強(qiáng)度及抗拉強(qiáng)度在995～716MPa和1077～804MPa之間，從圖1中可以明顯看出，溫度升高到660℃時(shí)，屈服強(qiáng)度及抗拉強(qiáng)度都隨之降低很多，隨著回火溫度的不斷升高，試驗(yàn)用鋼的屈服強(qiáng)度和抗拉強(qiáng)度逐漸降低，伸長(zhǎng)率受回火溫度影響效果不是很明顯，但是從圖像中能看出，伸長(zhǎng)率隨回火溫度的升高逐漸增大。由圖2可以看出，沖擊韌度隨著回火溫度的升高呈現(xiàn)上升的趨勢(shì)。
對(duì)試驗(yàn)用鋼進(jìn)行硬度檢驗(yàn)，硬度值隨回火溫度變化見(jiàn)表3，硬度值隨著回火溫度的升高逐漸降低。
表3 回火溫度對(duì)硬度的影響
回火溫度 | 交貨狀態(tài) | 570 | 600 | 630 | 660 |
硬度值HBW | 239 | 333 | 307 | 280 | 234 |
（2）回火溫度對(duì)顯微組織的影響
為了進(jìn)一步研究回火溫度對(duì)785MPa級(jí)低碳貝氏體鋼微觀組織的影響，采用光學(xué)電鏡研究了不同回火溫度對(duì)785MPa 級(jí)低碳貝氏體鋼組織性能的影響。分別對(duì)對(duì)570℃、600℃、630℃、660℃等回火溫度下的試樣進(jìn)行金相顯微組織分析，顯微組織如圖3所示。
從圖3a中可看出，回火溫度為570℃時(shí)，回火組織為貝氏體和鐵素體，晶粒較細(xì)，且晶界清晰可見(jiàn)，晶界將組織分割成不同區(qū)域，同一區(qū)域內(nèi)的板條束排列方向一致，呈細(xì)長(zhǎng)的板條狀，隨著回火溫度的升高，如圖3b、3c可見(jiàn)，板條體束逐漸變寬，晶界逐漸變得不明顯，原排列方向一致的板條體逐漸向各個(gè)方向生長(zhǎng)，當(dāng)溫度升高到630℃時(shí)，如圖3d所示，由于再結(jié)晶的作用的影響，組織中多邊形鐵素體逐漸增多，降低材料力學(xué)性能。
試驗(yàn)用鋼在回火后力學(xué)性能變化趨勢(shì)比較一致，主要是由于回火過(guò)程中貝氏體位錯(cuò)亞結(jié)構(gòu)的回復(fù)軟化與碳的脫落綜合作用。試驗(yàn)用鋼屈服強(qiáng)度隨回火溫度的升高逐漸降低，由570℃回火時(shí)的995MPa下降到630℃時(shí)的716MPa，下降了279MPa，主要是由于回火后貝氏體鐵素體中多邊形鐵素體逐漸增多，受再結(jié)晶作用影響，細(xì)小均勻的等軸晶粒逐漸長(zhǎng)大，是晶粒粗化，使試樣用鋼的力學(xué)性能繼續(xù)降低。
（a）570℃回火組織顯微組織

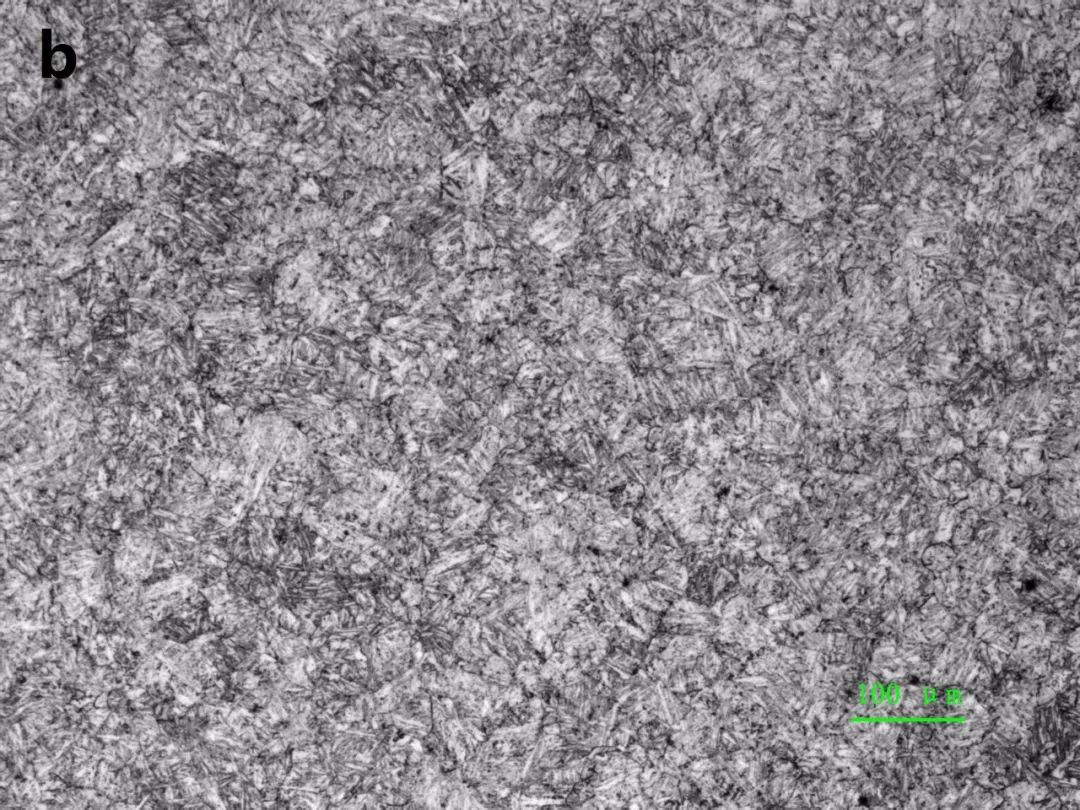

（b）600℃回火顯微組織

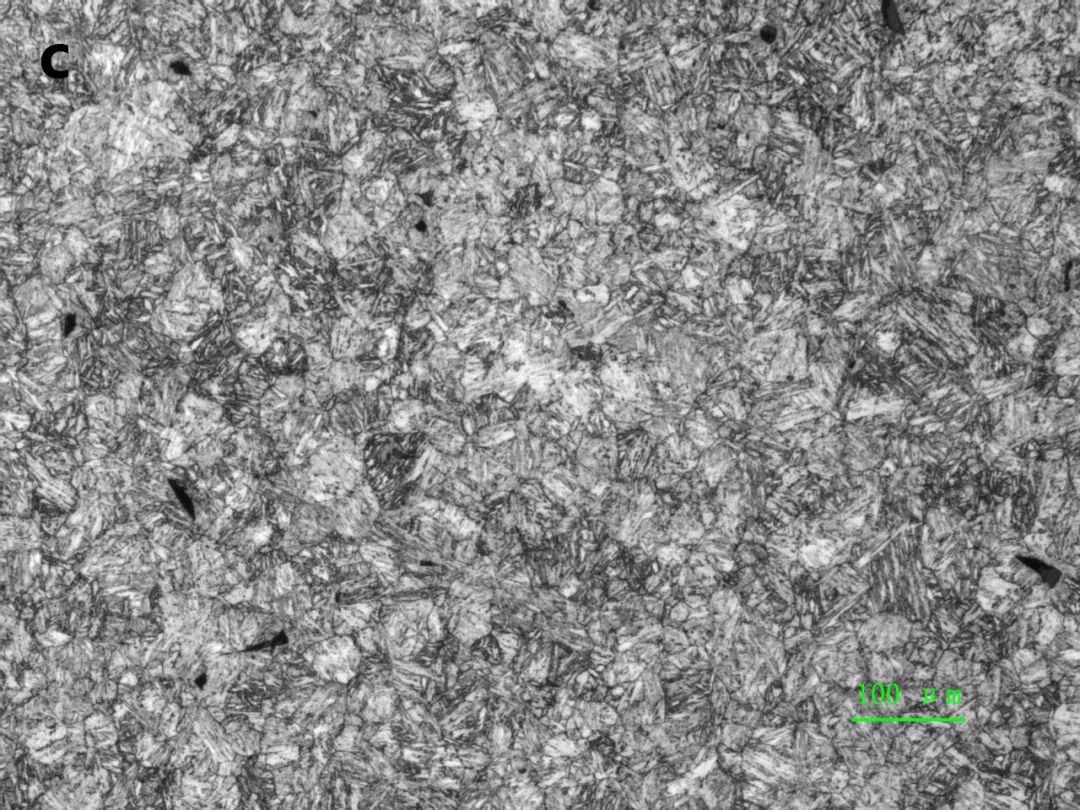

（c）630℃回火顯微組織
（d）660℃回火顯微組織
圖3 100倍光學(xué)電鏡下的顯微組織
3.結(jié)語(yǔ)
對(duì)低碳貝氏體鋼HQ785進(jìn)行正火，調(diào)質(zhì)處理，通過(guò)調(diào)整回火溫度，試樣用鋼的屈服強(qiáng)度及抗拉強(qiáng)度受回火溫度影響很大，回火溫度越高，屈服強(qiáng)度及抗拉強(qiáng)度越低，伸長(zhǎng)率、沖擊功受溫度影響不大，隨著回火溫度升高，伸長(zhǎng)率及沖擊功增大。
常用 鍍鋅鋼管 規(guī)格表 重量表 理論重量 計(jì)算公式
作者：陳麗娟、陳煒、鄒鵬、王思倩，沈陽(yáng)鼓風(fēng)機(jī)集團(tuán)股份有限公司；
趙永生，上海眾深科技股份有限公司；
陳廣慧，沈陽(yáng)航天新光集團(tuán)有限公司數(shù)字;
| |
|
? 請(qǐng)關(guān)注 微信公眾號(hào): steeltuber. 轉(zhuǎn)載請(qǐng)保留鏈接: http://www.senlake.cn/Steel-Knowledge/1599799103.html
|
