棋盤式軋機(staggered rolling mill)
粗軋機采用順列式或連續式布置，精軋機成兩橫列且相互錯開布置的型材軋機，也叫布棋式軋機(見圖)。兩列精軋機的軋輥轉動方向相反以實現穿梭軋制。

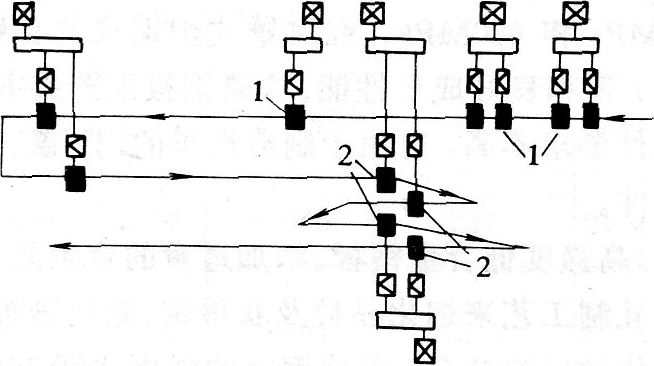

棋盤式布置的軋機示意圖
1一粗軋機；2一精軋機
各架軋機可以單獨傳動，也可以兩架成組傳動，前四架軋機中每?jī)杉芙M成一個連軋機組，實行連軋，在第2、3架軋機問進行翻鋼。這種布置的軋機主要優點在于精軋機布置得緊湊，形式象走棋，可以布置較多的軋鋼機座以增加軋制道次。它的缺點是精軋機架間要靠斜輥道橫移軋件，因而間隙時間較長。棋盤式軋機適于中、小型型材的生產.
| |
|
